Características Clave
- Hoja de datos
- Exactitud Básica: 0.05%
- Modo de prueba con corriente a la salida en pulsos, con el propósito de reducir el efecto del EMF térmico en la medición del mili óhmetro.
- Modo de prueba con corriente en CD a la salida usado para acelerar la velocidad de prueba de productos inductivos.
- Modo de prueba con corriente para probar circuitos con contacto seco a la salida (limitado a un máximo de 20mV) usado para medir la resistencia de dichos contactos, en donde el voltaje máximo de circuito abierto debe estar limitado a 50mV.
- Cuenta con función de corrección de temperatura independientemente del material o la temperatura ambiente.
- Función de conversión de temperatura útil para evaluar motores o bobinas.
- Función de verificación de balanceo en resistencia para motores con escáner de 4 canales (en conjunto con el accesorio opcional A165017)
- Amplio rango de medición de 0.001mΩ~1.9999MΩ con una resolución de 4½ dígitos.
- Interfaz RS-232 estándar.
- Interfaz GPIB y Handler opcional.
- Función de clasificación por diferentes contenedores.
- Función de alarma de comparación y pasa/falla con pitido.
- Amplia pantalla LCD (matriz de 240 x 64 puntos)
- Interfaz de usuario amigable.
Descripción

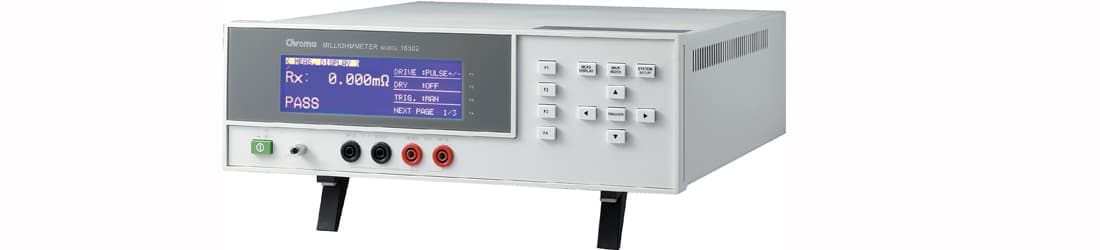

El modelo 16502 es el medidor de resistencia en el rango de mili ohm más nuevo de Chroma, el cual cuenta con un amplio rango de medición (0.001mΩ~1.9999MΩ). Sus múltiples modos de corriente de prueba a la salida le permiten ser usado en aplicaciones de medición de resistencia en CD como componentes inductivos (bobinas, chokes, transformadores), cables, contactos metálicos (relevadores, conectores, interruptores) y materiales conductivos.
Usando la función de corrección de temperatura en conjunto con la tarjeta de compensación de temperatura A165014 y la probeta de medición de temperatura PT100 modelo A165015 es posible corregir los valores de resistencia medidos a temperatura ambiente especificando el coeficiente térmico del material bajo prueba para que la pantalla del equipo muestre los valores de resistencia correspondientes a cualquier otra temperatura. Usando la función de conversión de temperatura es posible obtener y mostrar en pantalla incrementos de temperatura (Δt) usando las mediciones de resistencia y la temperatura ambiente. Esta función es especialmente útil para verificar el embobinado de los motores o bobinas, donde el incremento máximo de temperatura necesita ser determinado cuando se aplica la corriente.
Las aplicaciones para la función de prueba con corriente en pulsos incluyen chokes de potencia, contactos de relevadores/interruptores, alambres multi-trenzados entrelazados, láminas metálica o de otros materiales conductivos, materiales sensibles a la temperatura (fusibles, sensores con termistores).
Las aplicaciones para la función de prueba para contacto seco incluyen contactos de relevadores/interruptores, materiales sensibles a la temperatura (fusibles, sensores con termistores).
Las aplicaciones para la función de corriente en CD incluyen dispositivos con alta inductancia, como las mediciones a la bobina primaria de un transformador con la función de retraso en la medición para evitar que la corriente de prueba sea afectada durante el periodo de prueba debido a la alta inductancia del producto bajo prueba. Por último el equipo cuenta con Interfaz RS-232 estándar e interfaz GPIB y Handler opcionales. Sus capacidades de realizar mediciones con alta velocidad y estabilidad hacen que el Chroma 16502 sea ampliamente usado para evaluación de componentes en la línea de producción y mediciones de mili ohm en una mesa de trabajo.
Modelo | Descripción |
16502 | Medidor Milliohmetro |
Accesorios | |
A110236 | Kit de Montaje para Rack |
A110235 | Interfaz GPIB & Handler |
A113012 | Generador de vacío para Fixtura de prueba A165018 |
A165013 | Interfaz GPIB & Handler con tarjeta de compensación de temperatura |
A165014 | Tarjeta de compensación de temperatura |
A165015 | Probeta de temperatura PT100 |
A165016 | Puntas de prueba tipo Pin (φ1.8mm) |
A165017 | Escáner de 4 canales para prueba de balanceo |
A165018 | Fixtura de prueba para Choke de potencia SMD |
A165019 | Puntas de prueba tipo Pin (punta conica) |
A165020 | Cables de prueba de 2m sin terminar |
A165022 | Cables de prueba con 4 terminales de 1m |
