Características Clave

  • Rango de Potencia: 250W, 350W
  • Rango de voltaje: 150V
  • Rango de corriente: hasta 60A
  • Modos de operación: Corriente Constante (CC), Resistencia Constante (CR), Voltaje Constante (CV) y Potencia Constante (CP).
  • Forma de Onda Definida por Usuario. (UDW)
  • Modo de impedancia Constante (CZ) para prueba de carga capacitiva en el encendido.
  • Simulación de respuesta transitoria en tiempo real de la carga de una fuente de poder.
  • 100 secuencias programables por usuario a través del panel frontal.
  • Mediciones de alta precisión en voltaje y corriente.
  • Mediciones de Voltaje, Corriente y Potencia Máxima para pruebas de OCP/OLP
  • Mediciones de tiempos y descarga para pruebas a baterías.
  • Simulación de corto circuito.
  • Control inteligente de abanicos.
  • Protecciones Completas: Protecciones por sobre corriente (OC), sobre temperatura (OT), sobre potencia (OP) ajustables, advertencia de sobre voltaje (OV) y alarma de polaridad invertida.
  • Interfaz USB Estándar. Interfaces Ethernet y GPIB Opcionales.

Descripción

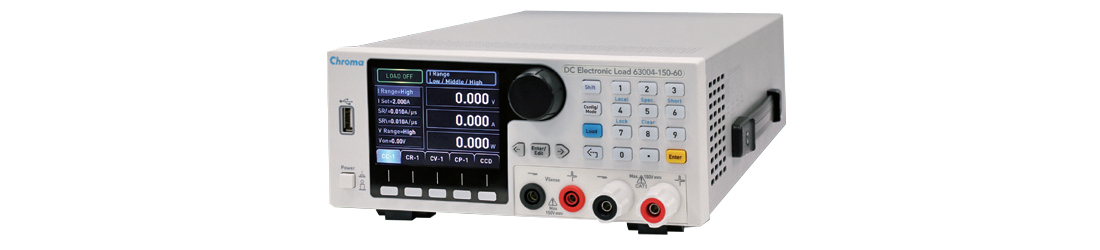

La serie de cargas electrónicas programables CD de la serie 63000 son instrumentos confiables y de precisión, principalmente diseñados para probar fuentes de poder conmutadas, fuentes de poder A/D, componentes electrónicos de potencia, adaptadores, baterías 3C y cargadores. Su máxima potencia de 350W las hace adecuadas para probar numerosos tipos de dispositivos de baja potencia.

Carga Estática

La serie de cargas electrónicas 63000 operan en modos de voltaje constante, corriente constante, resistencia constante, potencia constante o impedancia constante para satisfacer un amplio rango de requerimientos de prueba.



Carga Dinámica

  • Parámetros programables: Niveles de corriente Alto/Bajo, T2/T2, tasa de ascenso/descenso y tiempos de ejecución.
  • El rango ajustable para el tiempo de ejecución es de 1-65,535.
  • El tiempo de respuesta mínimo de la corriente en ascenso para el modelo de 150V es de 20μs.
  • Adecuado para probar conversores CD/CD
  • Un solo impulso de corriente es cargado cuando se configura para que se ejecute una sola vez, lo cual es muy adecuado para probar una alta resistencia a la corriente instantánea de las baterías.

Modo de Impedancia Constante

La fuente de poder requiere realizar una prueba de encendido de carga capacitiva. Esto es para evitar cargar los capacitores en la tarjeta madre, cuando la fuente de poder conmutada enciende con picos de corriente disparando el mecanismo de protección de sobre corriente de la fuente de poder, esto a su vez hace que la fuente de poder no pueda encender exitosamente. La serie 63000 provee un modo de Impedancia Constante para simulación de carga capacitiva en el encendido, atacando esta necesidad de prueba. El modo de impedancia constante simula el valor exacto de la impedancia, impedancia y capacitancia de carga haciendo que la corriente de carga sea muy cercana a condiciones reales.

Tres Rangos con Mediciones de Alta Precisión.

  • Tres rangos de operación y medición: Alto, Medio y Bajo.
  • Especificación de las mediciones en voltaje, corriente y potencia:
    – 0.02%+0.02%F.S. precisión para voltaje
    – 0.05%+0.05%F.S. precisión para corriente
    – 0.1%+0.1%F.S. precisión para potencia

Forma de Onda Definida Por Usuario (UDW)

La forma convencional de cargar una forma de onda es través de tarjetas de adquisición de datos o generadores de funciones. La serie 63000 provee una característica mejorada, Forma de Onda Definida por Usuario (UDW), para simular los perfiles de corriente y las formas de onda reales. Cada carga es capaz de almacenar hasta 10 conjuntos de formas de onda, cada uno con hasta 1.5 millones de puntos en la memoria interna. También provee mediciones de voltaje pico durante condiciones de carga reales, evitando la necesidad de un osciloscopio, lo cual ahorra tiempo y dinero.

Prueba de Descarga para Baterías

  • Tres modos de descarga: Corriente Constante (CC), Resistencia Constante (CR) y Potencia Constante (CP).
  • Voltaje de Corte y tiempo (1-100,000 segundos) ajustables para detener la carga y asegurarse de que la batería no se dañe debido a sobre descarga.
  • Mide la potencia de la descarga de la batería (WH, AH) y el tiempo total de la descarga.
  • Esta prueba también aplica para el tiempo de descarga de súper capacitores y otras aplicaciones relacionadas.

Secuencia Programable



La serie 63000 tiene una función de secuencia programable para simular varias condiciones de carga. El mínimo tiempo de espera es de 100μs. A continuación listamos las aplicaciones para secuencias programables:

  1. Descarga de Batería (NPC, vehículo eléctrico, locomotora eléctrica, etc.) simular varias formas de onda de corriente con carga dinámica.
  2. Fuentes de poder conmutadas en combinación con modulación de carga.

Diseño con Botones Definidos por Usuario

  • 5 conjuntos de botones definidos por usuario.
  • Acceso rápido al modo de operación configurado por usuario para cada tecla.

Pruebas de Sobre Corriente y Sobre Potencia

  • Ajusta niveles de corriente para realizar pruebas de protección de sobre corriente.
  • Ajusta niveles de potencia para realizar pruebas de protección de sobre potencia.
  • Juicio automático del resultado de prueba como pasa o falla.
  • Captura la máxima potencia (Pmax) durante la prueba.
  • Verifica que tan correcto fue el diseño para sobre corriente y sobre potencia sin utilizar un osciloscopio.
  • Ahorra mucho tiempo de prueba.

Software Grafico de Operación

Software amigable con el usuario permite control de todas las funciones de las cargas 63000 y es fácil de entender y usar. La serie 63000 puede ser controlada a través del puerto USB estándar o la interfaz GPIB/Ethernet (Opcionales) para control remoto y aplicaciones de pruebas automatizadas.

Descripción del panel

  1. Interruptor AC para energizar la carga electrónica.
  2. Teclas de acceso directo a los modos de carga.
  3. Teclas direccionales y Enter, configura las teclas moviendo el cursor y seleccionando el menú.
  4. Conexiones de sensado remoto.
  5. Terminales de carga Positiva/Negativa
  6. USB Host (aun no está disponible) para formas de onda definidas por usuario y descarga datos de secuencias programadas, así como actualizaciones por firmware.
  7. Pantalla LCD, despliega mediciones e información del estado de la carga.
  8. Perilla Giratoria para configurar el ajuste programado.
  9. Teclas de función, teclado incluyendo teclas numéricas y tecla de ENTER, MODE, COFIG./EDIT, SHORT, RECALL, SAVE y CLEAR
  10. Salida análoga proporcional al voltaje y forma de onda de la corriente.
  11. Ranura para Interfaz Opcional GPIB y Ethernet
  12. Puerto USB
  13. Entrada del conector AC
Modelo Descripción
63003-150-40 Carga Electrónica CD 150V/40A/250W
63004-150-60 Carga Electrónica CD 150V/60A/350W
Opciones
A600009 Cable GPIB (200cm)
A600010 Cable GPIB(60cm)
A636000 Interfaz GPIB
A636010 Interfaz  Ethernet
