Características Clave
- Hoja de datos
- Rangos de voltaje:
- 15/30/60/150/300/600 Vrms 1200Vrms (opcional)
- Rangos de corriente : 0.005/0.02/0.05/ 0.2/0.3/0.5/2/5/20/30 Arms
- Rangos de frecuencia : DC, 15Hz~10kHz
- DSP de alta velocidad embebido, convertidores de alta velocidad Análogo/Digital de 16 bits con una velocidad de muestreo máxima de 250kHz
- Capaz de cumplir con los requerimientos de medición de armónicos IEC 61000- 4-7
- Función de rango inteligente provee integración impecable para mediciones de potencia bajo rango en modo automático.
- Soporta shunt externo y CT para aplicaciones de alta corriente y voltaje
- Rango mínimo de corriente de 5mA y resolución de potencia de 0.1mW
- Cumple con los requerimientos ENERGY STAR /EN 50564/ IEC 62301/ErP
- Criterios definidos por el usuario proveen indicación de pasa/falla automática
- Mediciones de THD y distorsión en un orden especifico especificado por el usuario
- Mediciones de corriente de arranque y energía
- Mediciones armónicas en voltaje/corriente hasta 100 ordenes
- Interfaz de USB host proveen funcionalidad de registro de datos
- Soporte para interfaces USB, GPIB, RS232 y LAN (opcional).
Descripción

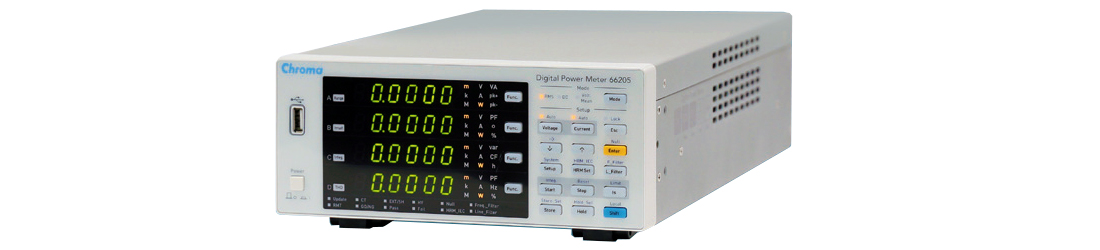

El modelo 66205 es la segunda generación de la serie 66200 de medidores de potencia diseñados específicamente para mediciones monofásicas. Su diseño de vanguardia es capaz de otorgar mediciones de potencia de alta precisión que cumplen con los requerimientos de los estándares IEC 62301/EN50564. Mejoras en la funcionalidad del 66205 incrementan sus capacidades de medición en potencia a un rango de aplicaciones más amplio.
Diferenciadores
- El modelo 66205 proporciona mejor precisión en las mediciones de forma generalizada
- Cumple con las mediciones de potencia y el ancho de banda (>3kHz) de los requerimientos IEC 62301/Energy Star
- Mediciones basadas en ciclos, 1.5 segundos de filtro suavizante, agrupando ajustes es preferible para requerimientos de mediciones armónicas de acuerdo al IEC 61000-4-7.
- Funciones de armónicos y distorsión armónica total son estándar, no tienen costo adicional.
- El 66205 provee más características de interfaz estándar.
Parámetros de medición
El medidor de potencia 66205 es capaz de proveer mediciones confiables y precisas de los siguientes parámetros: Vrms, Vpico+, Vpico-, V_armónico, V_THD, CFV (Factor de cresta en voltaje), Irms, Ipico+, Ipico-, I_armónica, I_THD, Is (corriente de arranque o Inrush), CFI (Factor de cresta en corriente), W, VA, VAR, PF, Freq_V, Freq_I, Wh, Ah, º (ángulo de fase).

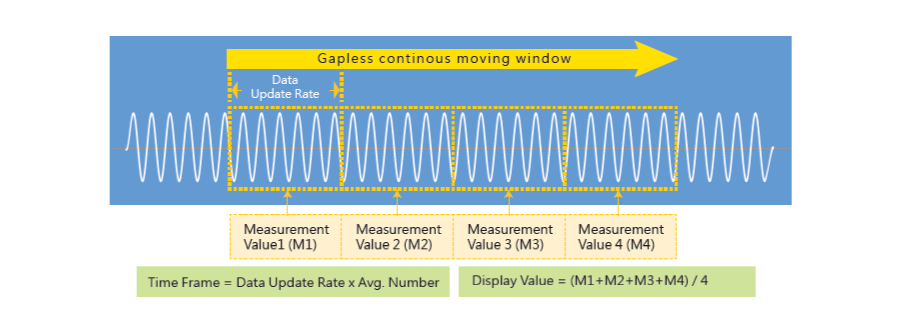

Método de medición de parámetros: una ventana continua sin espacios en movimiento hace un promedio de las mediciones de parámetros en voltaje y corriente dentro de una ventana de tiempo. Por favor note que el ajuste de tiempo para la ventana de tiempo es equivalente a la tasa de actualización de datos por el número de ajustes promedio.

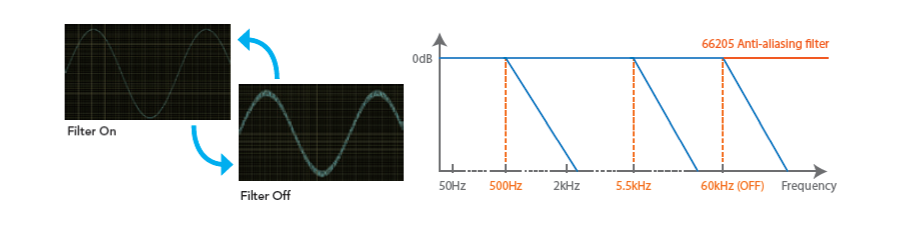

Función de filtro de línea
El filtro de línea es un filtro digital pasa bajas con una alta tasa de atenuación de ≥70dB. Cuando el filtro de línea está habilitado, el valor medido no incluirá el contenido de alta frecuencia, como el ruido de alta frecuencia de un convertidor conmutado. El 66205 ofrece tres ajustes de filtro de línea con una frecuencia de corte: OFF, 500Hz y 5.5kHz. El filtro de línea con una frecuencia de corte de 5.5kHz cumple con el estándar internacional IEC 61000-3-2. Es sugerido encender este filtro cuando se están midiendo armónicos.

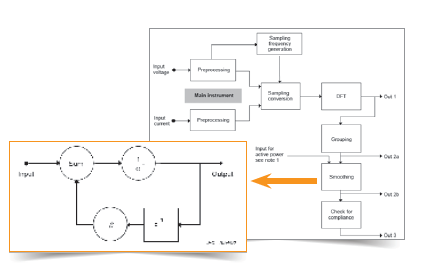

Función de medición de armónicos (Modo IEC)
El 66205 esta diseñado para cumplir con los requerimientos de medición de armónicos de acuerdo con la norma IEC 61000-4-7. Bajo el modo de medición de armónicos IEC modo, permite al usuario obtener mediciones de THD consistentes con las mediciones de THD de analizadores de potencia de alta calidad en cumplimiento con la norma IEC 61000-4-7.
Función de visualización de medición de armónicos
La función de visualización de medición de armónicos cuando está habilitada mostrara la amplitud y el ángulo de fase de cada orden armónico en la pantalla del panel frontal. El siguiente ejemplo demuestra la función de visualización de armónicos.
Utiliza la función de síntesis de la fuente de CA para generar una forma de onda de voltaje consistente de 220V a una frecuencia fundamental de 50Hz y tercer amónica con 22V de amplitud y 30 grados de ángulo de fase.

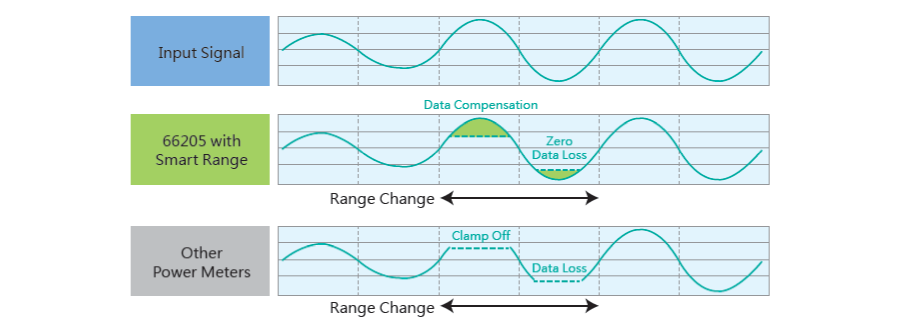

Rango inteligente (para función de integración de potencia)
La función de rango inteligente, un diseño propietario, permite integración de potencia con el rango de medición en modo automático. Selecciona el rango de medición más apropiado en respuesta a los cambios en las mediciones de voltaje y corriente, para asegurar que no haya pérdida de datos durante la transición de los rangos de mediciones.
Función de medición de corriente de arranque (inrush)
El medidor de potencia 66205 incluye una función de medición de corriente de arranque integrada. Los usuarios pueden ajustar el nivel de corriente para disparar el punto inicial de las mediciones. Los usuarios también pueden usar una señal TTL externa para disparar las mediciones de corriente de arranque a través del puerto de señales de entradas y salidas localizado en la parte trasera de la unidad. El parámetro de retraso puede ayudar a los usuarios a evitar el valor pico B después de medir el punto de disparo A. el parámetro, T, permite ajustar el periodo de tiempo a ser establecido para medir el valor pico durante el tiempo pre ajustado (T).
Sincronización con la fuente
Permite al 66205 seleccionar entre el voltaje y la corriente como la señal de sincronización para medir la potencia a la entrada. En diferentes tipos de dispositivos bajo prueba la distorsión ya sea en el voltaje o en la corriente es mayor. Al sincronizar las mediciones con la señal más distorsionada se mejoraran las mediciones de potencia.
Seleccionando la señal de voltaje como la señal de sincronización: cuando la distorsión en la señal de voltaje será menor que en la corriente y más estable, el voltaje es seleccionado como la fuente de señal de sincronización.
Seleccionando la señal de corriente como la señal de sincronización: cuando la distorsión en la señal de corriente será menor que en la corriente y más estable, el corriente es seleccionado como la fuente de señal de sincronización.
Función de alto voltaje (HV)
Con la adición del kit de medición de alto voltaje A662012, el 66205 es capaz de realizar mediciones de voltaje de hasta 1200Vrms con CD, en un rango de frecuencia de 47Hz-63Hz

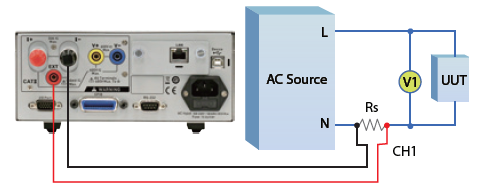

Función de shunt externo
El shunt externo es un método alternativo cuando la corriente medida es mayor que los 30Arms en el rango de corriente. Los usuarios pueden ajustar el valor de la resistencia del shunt externo con el rango ajustable de 0.0001m Ω a 99.999Ω. Por favor note que la función de shunt externo es aplicable para mediciones de corriente en CA y CD.

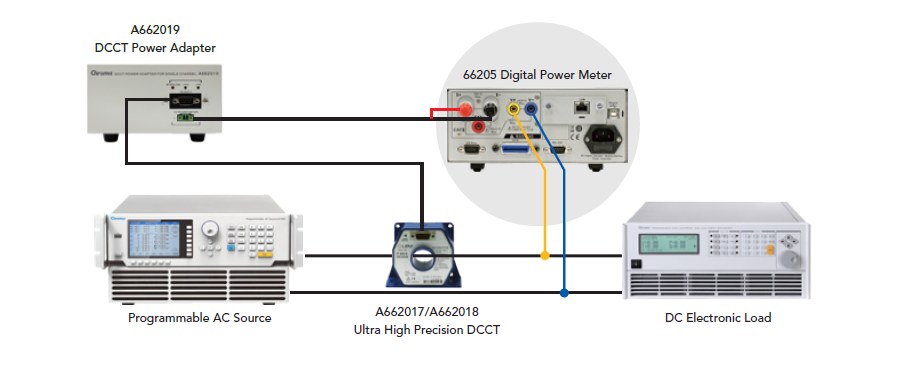

Función de CT (DCCT)
La función de CT soporta CT y DCCT y provee un método alternativo cuando la corriente a medir es más grande que el rango de corriente de 30Arms. Por favor note que el CT soporta mediciones de corriente en CA únicamente (no en CD) y el DCCT soporta mediciones en CA y en CD.

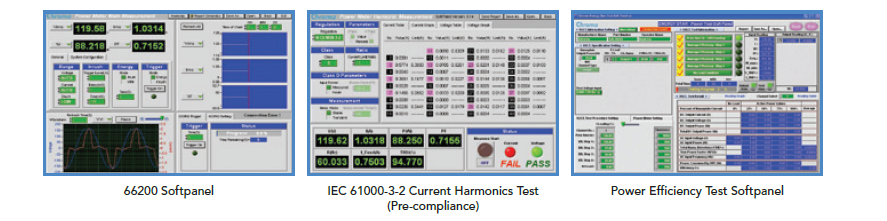

Softpanel del Medidor de Potencia
Los medidores de potencia 66200 cuentan con un software con una interfaz gráfica de usuario, Softpanel, el cual permite a los usuarios controlar y leer los parámetros medidores desde una computadora por medio de las interfaces USB, GPIB o LAN. Los usuarios pueden observar fácilmente las formas de onda de las mediciones de voltaje y corriente y monitorear los cambios en las lecturas de los parámetros usando la función de tabla. Características adicionales incluyen la función de grabado, la cual puede grabar parámetros seleccionados y escribir datos a un archivo para análisis más profundo. El softpanel 66200 soporta prueba de límite de armónicos en corriente IEC 61000-3-2 (pre-cumplimiento) permitiendo a los usuarios examinar si el producto bajo prueba ha cumplido con los requerimientos de armónicos en corriente. El softpanel de eficiencia de potencia integra las cargas electrónicas de Chroma y las fuentes de CA para proveer un método efectivo para pruebas de eficiencia en potencia y registro de datos de pruebas usando la función de reportes de pruebas la cual automáticamente genera un reporte una vez que se completa la prueba.
30A Opciones
A662002estante de montajeA6620121200V HV Medición KitA662014externo CT 100A/rmsA662017Ultra alta Precision
DCCT 60AA662018Ultra High Precision DCCT 200AA662019adaptador de corriente DCCT para un solo
canalA662021tarjeta de interface LAN remota </??td>A662022accesorio de prueba Medición
(250V/10A)10606Kit SoftPanel
