Características Clave

  • Hoja de datos
  • Incorpora 5 pruebas de seguridad eléctrica en un equipo: Hi-Pot en CA y CD, IR, GB y LC.
  • Capacidad de incorporar prueba funcional hasta 20A.
  • Voltaje limite y de salida programables.
  • Verificación de Abierto/Corto (OSC).
  • Detección de Arco.
  • Circuito de Protección humana (GFI)
  • Dispositivo con múltiples canales soporte prueba de corriente de fuga dinámica.
  • Interfaz RS-232 estándar en el modelo 19032.
  • Interfaz RS232 y USB estándar en el modelo 19032-P.
  • Interfaz GPIB Opcional.
  • Pantalla LCD de 6 pulgadas.
  • Función de bloqueo para teclado frontal.
  • Softpanel opcional.
  • Compatible con CaptivATE, Software de Automatización propietario de Chroma
  • Marca de UL/TUV/CE
  • 2 años de garantía de Fábrica.

Descripción

Las pruebas de seguridad eléctrica son un punto esencial dentro de las pruebas de calidad para productos eléctricos. Es necesario que todos los productos eléctricos como adaptadores, fuentes de poder conmutadas, cargadores, electrodomésticos, productos enfocados a la tecnología de la información y productos de video deben ser sometidos a pruebas de seguridad eléctrica.

La serie 19032 combina las pruebas de Hi-Pot, Resistencia de Aislamiento (IR), Integridad de la conexión a tierra (GB) y corriente de fuga (LC/LC en CA/LC en CD) y funciones de prueba dinámicas. Con este equipo es posible ahorrar hasta un 50% de espacio en la línea de producción, al no tener la necesidad de adquirir múltiples instrumentos. El equipo 19032 es capaz de incrementar la eficiencia de las pruebas de seguridad eléctrica durante el proceso de manufactura y reducir costos asociados al mismo.

Verificación de Abierto/Corto (OSC)

Patente No. 254135

Todos los fabricantes de instrumentos de prueba deben de resolver los problemas asociados con errores en las conexiones y cables de prueba desconectados relacionados a sus instrumentos de prueba. El 19032 está equipado con la función de verificación Abierto/Corto (OSC). Esta función elimina el potencial de errores debido a fallas en la conexión del instrumento al producto bajo prueba.

Detección de Arco

El Guardián 19032 cuenta con la misma detección de arco que muchos otros instrumentos de pruebas de seguridad eléctrica de Chroma. El arco es definido como una descarga de electricidad transitoria o no secuencial en la superficie interna del componente aislante, lo cual causa que el aislamiento original del dispositivo bajo prueba pierda su efectividad creando un camino carbonizado eléctricamente conductivo y a su vez dañando el producto. Por lo tanto la detección de arco es una inspección inevitable durante pruebas a alto voltaje.

Función Twinport™

Patente en USA No. IS6504381 El factor clave afectando la eficiencia durante la manufactura es la eficiencia durante las pruebas de seguridad eléctrica. La función “Twinport” reduce el tiempo de prueba durante pruebas de seguridad eléctrica, eliminando posibles cuellos de botella en la línea de producción.

Aplicaciones de Productos

El equipo 19032 puede ser usado en una gran variedad de escenarios, los cuales incluyen pruebas de inspección de muestras en control de calidad, pruebas de manufactura y validación del desarrollo del producto. Algunos ejemplos de productos que pueden ser probados son:

  • Cable de alimentación
  • Electrodomésticos
  • Productos enfocados a la tecnología de la información
  • Equipo Medico
  • Equipo de laboratorio y pruebas
  • Filtros EMI

Función de Salida Flotante (EN50191)

Pensando en la seguridad del operador, Chroma invento el circuito de salida flotante. Cuando se esté usando la función de salida flotante, la corriente de fuga a tierra no excederá 3.5mA, independientemente del voltaje de prueba, cumpliendo con el estándar EN50191.

Prueba de Seguridad Eléctrica para Productos Enfocados a la Tecnología de la Información (IEC 60950)

La tecnología de la información es una gran parte de nuestra vida diaria. Computadoras de escritorio, laptops, monitores LCD, UPS, impresoras y proyectores son productos que usamos en nuestra vida diaria. Para asegurar que su seguridad sea apropiada, todos los productos deben ser sometidos a pruebas de seguridad eléctrica. El 19032 ofrece todas las funciones de prueba de seguridad eléctrica, conexión Normal/Reversa así como la función de interruptor integrado para simular la condición de falla de la línea abierta durante la prueba de corriente de fuga funcional, para incrementar la eficiencia durante la manufactura.

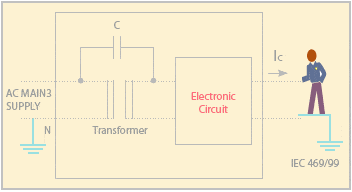

Se requiere realizar la prueba de corriente de fuga dinámica en la salida flotante de equipo para redes de telecomunicaciones en base al estándar IEC 60950. La capacitancia parasita equivalente también se generara en un transformador de aislamiento, aun si se trata de un circuito flotante. La capacitancia parasita lleva a una corriente de fuga y choques eléctricos en los usuarios. El 19032, en conjunto con las tarjetas de corriente de fuga 6000-05/07/08, cuenta con funciones de medición P1/P2 las cuales son capaces de medir corriente de fuga dinámica en las terminales de salida. El 19032 es la mejor solución para probar productos enfocados a la tecnología de la información.

Puntos de Prueba Principales

  • Verificación Abierto/Corto
  • Prueba de Integridad a Tierra
  • Prueba de Hi-Pot en CA y CD
  • Prueba de Corriente de Fuga a tierra
  • Prueba de Corriente de Fuga a la salida.

Pruebas de Seguridad a Fuentes de Poder, Adaptadores y Cargadores

Fuentes de poder en productos electrónicos, incluyendo fuentes de poder conmutadas, adaptadores y cargadores necesitan ser sometidos a pruebas de seguridad eléctrica. De acuerdo a varios métodos de diseño de potencia y condiciones de prueba, el 19032 ofrece una solución programable y editable, permitiendo que el operador complete todas las pruebas que requiere.

Cierto número de diseños de productos de potencia deben tener la capacidad de aislamiento de la terminal de entrada (Primaria) a la salida (Secundaria) que sea suficiente para proteger los componentes internos contra cualquier daño. Por lo tanto, la terminal de salida o flotante necesita ser probada con la prueba de Hi-Pot. El 19032 provee un punto de prueba de aislamiento con alto voltaje, el cual te ayuda a no cambiar el cable o la fixtura manualmente, realizando la prueba de Hi-Pot entre primario y secundario directamente después de prueba de Hi- Pot entre primario y tierra.

Si hay peligro de hacer contacto con la terminal de salida (Secundario), también será necesario realizar la prueba de corriente de fuga dinámica.

Prueba de Seguridad para Productos de Video (IEC 60065)

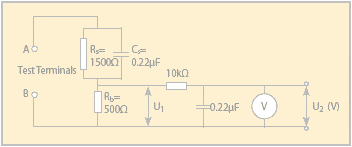

Productos de video incluyen grabadoras DVD, pantallas LCD, televisiones, amplificadores de audio, estéreos, etc. Estos productos tienen una potencia a la salida elevada con estándares de seguridad separados. El diseño del circuito principal de potencia masiva es una terminal de señal de salida, sin mencionar un incremento en la temperatura y disipación de calor de los componentes electrónicos. El voltaje abierto de algunos productos de video está arriba de 35V pico en CA o 60V en CD; debido a esto se requiere la prueba de corriente de fuga dinámica para U1. Un circuito de medición en U1 es agregado al 19032 y los puntos de medición P1/P2 son proporcionados para cumplir con el requerimiento del estándar de prueba de seguridad.

Puntos de Prueba Principales

  • Verificación Abierto/Corto
  • Prueba de Integridad a Tierra
  • Prueba de Hi-Pot en CA y CD
  • Prueba de Corriente de Fuga a tierra
  • Prueba de Corriente de Fuga a la salida.

Pruebas de Seguridad a Electrodomésticos (IEC 60335)

Aparatos electrodomésticos como hornos, refrigeradores, televisiones, máquinas de jugos y café están constantemente en contacto con la persona que los utiliza. Para asegurar la seguridad de los usuarios, todos los productos deben ser sometidos a pruebas de seguridad eléctrica. Con excepción de la prueba básica de Hi-Pot, la corriente de fuga dinámica tiene varias regulaciones de prueba debido a diferentes métodos de conexión a tierra y operación. Las regulaciones están listadas en la tabla abajo.

Puntos de Prueba Principales

  • Verificación Abierto/Corto
  • Prueba de Integridad a Tierra
  • Prueba de Hi-Pot en CA y CD
  • Prueba de Corriente de Fuga a tierra

Pruebas de Seguridad Eléctrica para Equipo Médico (IEC 60601)

El equipo 19032 + el escáner interno 6000-07 es una solución para seguridad eléctrica y pruebas funcionales en equipo médico. El estándar de seguridad para equipo médico es muy estricto. Debido a que el equipo médico entra en contacto con el paciente y el personal del hospital, el instrumento 19032 realiza varias pruebas de seguridad eléctrica al equipo médico. La prueba de corriente de fuga se ha vuelto una de las pruebas más importantes entre las pruebas de seguridad eléctrica.

El estándar de seguridad para equipos médicos tiene también varios tipos de pruebas de corriente de fuga. Además, condiciones de falla como normal/invertido/neutro abierto/neutro abierto invertido con 4 alimentaciones y el interruptor a tierra, hacen que esta prueba sea difícil y compleja. El circuito de medición básico para corriente de fuga de chasis es como se muestra en la figura. Se pueden apreciar mediciones tipo BF y CF es un requerimiento especial para equipo médico. La corriente de fuga en CD debe ser aislada por separado y limitada dentro de 50uA, lo cual se menciona en el estándar medico de seguridad. Esta función ya ha sido agregada al escáner de corriente de fuga 6000-08. La combinación del equipo Chroma con el escáner 6000-07/08 permite editar los programas de prueba en el equipo y soporte por software. En conjunto con nuestro software CaptivATE es posible probar productos médicos sin olvidar algún procedimiento, ya que los resultados de la prueba se almacenan directamente, brindándonos la mejor solución de prueba.

Puntos de Prueba Principales

  • Verificación Abierto/Corto
  • Prueba de Integridad a Tierra
  • Prueba de Hi-Pot en CA y CD
  • Prueba de Corriente de Fuga a tierra
  • Prueba de corriente de Fuga a Chasis
  • Prueba de corriente de Fuga a Paciente
  • Prueba de corriente de Fuga a Paciente Auxiliar

Pruebas de Seguridad para Vehículos Eléctricos

La industria automotriz está cambiando su enfoque de un motor de combustión interna a energía eléctrica. Debido a que el voltaje del vehículo eléctrico será de hasta 600V máximo cuando estén bajo operación, presentan un riesgo de seguridad para el usuario. Para evitar cualquier accidente o lesión eléctrica, el equipo Chroma 19032 es la mejor solución para pruebas de seguridad eléctrica de los cables y conectores para vehículos eléctricos, adaptadores, baterías y el sistema de carga.

Puntos de Prueba Principales

  • Prueba de resistencia dieléctrica: Varias terminales con aislamiento, la parte primaria y metal no cargado, esta prueba se realiza entre el primario y secundario.
  • Corriente de Fuga: Todas las partes metálicas que pueden ser tocadas en el sistema requieren ser sometidas a la prueba de corriente de fuga durante operación dinámica.
  • Prueba de Integridad a Tierra: La conexión de protección de tierra debe ser sometida a una prueba de resistencia con una corriente de 25A y una frecuencia de 60Hz; la resistencia no puede ser mayor a 100mΩ.

Tecnología de Medición

Verificación de Abierto/Corto (OSC) (Patente 254135)

La función de OSC, “Open Short Check” en inglés, es usada para verificar si la conexión entre el dispositivo bajo prueba y el instrumento está abierta o está en corto antes de realizar la prueba de seguridad eléctrica. Si hay una mala conexión entre el instrumento y el dispositivo bajo prueba, como malas puntas de prueba u oxidación en los relevadores, la prueba puede resultar como positiva o PASS. En algunos casos, el dispositivo bajo prueba tiene un corto antes de realizar la prueba, esto puede llevar a dañar el instrumento, debido a la alta corriente de carga. Por lo tanto, nosotros verificamos si la conexión al circuito de prueba está abierta o en corto para asegurar que la prueba será efectiva y para proteger su instrumento.

Generalmente, el dispositivo bajo prueba tiene una capacitancia de carga (Cx) de decenas a miles de pF. Si la conexión está abierta, una capacitancia aparecerá y entonces la carga capacitiva total será menor que en condiciones normales.

Si el dispositivo bajo prueba está en corto, la carga capacitiva total será mayor que bajo condiciones normales. Por lo tanto, podemos medir el valor de la carga capacitiva para verificar si el contacto al producto es bueno o no.

Capacidad de Controlar la Fuente AC Chroma (Serie 6400/61600/61500)

Las plantas de manufactura utilizan las fuentes de poder de CA Chroma para obtener estabilidad de voltaje a la entrada de los productos durante la prueba de corriente de fuga dinámica. El equipo Guardián 19032 puede usar su interfaz RS-232 para controlar varios modelos de fuentes de CA para brindar al usuario mayor conveniencia al momento de realizar sus pruebas de corriente de fuga dinámica.

Falla por Interrupción a Tierra (GFI, Guardián 19032-P)

El propósito principal de las pruebas de seguridad es proteger a los usuarios de lesiones eléctricas. El equipo Guardián 19032-P también cuenta con la función de GFI para proteger al operador. La función de GFI detecta la corriente desde la tierra GND (la corriente hacia el operador) y la terminal de retorno del dispositivo (la corriente del dispositivo), en caso de que la corriente que mide sea mayor que 0.5mA el equipo cortara el voltaje a la salida inmediatamente.

Función de Circuito Flotante (Guardián 19032-P)

Chroma desarrollo esta función usando tecnología de vanguardia para permitir al operador usar el equipo de pruebas eléctricas de manera segura. En cualquier momento que el operador llegara a tocar alguna terminal de prueba de Hi-Pot la corriente de fuga a tierra sería menor de 3.5mA, por lo cual el operador no será lastimado por la electricidad.

Soporta Prueba de Corriente de Fuga Dinámica

La corriente que sobresale a través de la resistencia del aislamiento en un producto es lo que denominamos corriente de fuga. Cuando la corriente de fuga entra en contacto con el cuerpo humano, la corriente fluye hacia tierra a través del cuerpo humano. La prueba de corriente de fuga prueba los equipos bajo operación. Durante la prueba de corriente de fuga se agrega un circuito RC simulando el cuerpo humano bajo condiciones reales.

La corriente de fuga cuenta con diferentes modos de prueba y estándares de acuerdo con diferentes puntos de prueba y seguridades. Las pruebas de corriente de fuga más comúnmente usadas son: corriente de fuga a tierra, corriente de fuga a paciente y corriente de fuga a paciente esclavo (auxiliar).

El equipo Guardián 19032 es usado con un módulo para probar diferentes corrientes de fuga dinámicas y circuitos equivalentes para simular el cuerpo humano de acuerdo a los requerimientos de diferentes estándares. Puede aplicar tanto para pruebas de seguridad eléctrica para electrodomésticos como productos de video, equipo médico, etc.

Prueba de Hi-Pot de alta potencia (Guardián 19032-P)

El límite alto de corriente para una prueba de Hi-Pot es comúnmente de 5-10mA. Sin embargo, hay algunos cuantos productos bajo prueba como analizadores de seguridad integrada de los filtros EMI o motores de gran tamaño que requieren mayor potencia durante la prueba de Hi-Pot para ser probados. El equipo Guardia 19032-P cuenta con mayor potencia que el Guardián 19032, con una corriente de salida y medición de 100mA en CA y 20mA en CD.

La integración de la prueba de Hi-Pot de alta potencia con otras pruebas de seguridad eléctrica en un solo equipo analizador brinda a los usuarios la mejor herramienta para tener alta eficiencia y calidad en sus líneas de producción.

El diseño de 500VA también cumple con el requerimiento de la norma IEC/UL de potencia a la salida para agregar la función de probar hasta 200mA de corto circuito.

Modelo Descripción
Guardián 19032 Analizador de Seguridad eléctrica
Guardián 19032 -P Analizador de seguridad eléctrica (500 VA)
Accesorios
A190301 Caja escáner de 8 canales de alto voltaje
A190302 Escáner de 5 canales de alto voltaje/3 canales de continuidad
A190303 Escáner de 3 canales de alto voltaje/5 canales de continuidad
A190304 Escáner de 8 canales de alto voltaje
A190305 Escáner de corriente de fuga a línea
A190306 Escáner de Hi-Pot/Corriente de fuga a línea (10A)
A190307 Escáner L-N & Escáner de corriente de fuga
A190308 Escáner de Hi-Pot/Corriente de fuga a línea (20A)
11687 Software “Soft Panel” para el equipo Guardián 19032
