Características Clave

  • Hoja de datos
  • Rango de potencia: 7.5kW
  • Rango de voltaje: 0-30V
  • Rango de corriente: 0-250A
  • Alta densidad de potencia (7.5kW en 4U)
  • Fácil operación en paralelo maestro/esclavo hasta 30V/750A
  • Fácil operación en serie maestro/esclavo hasta 60V/250A
  • Estabilidad de corriente: 2.5mA (10ppm)
  • Alta resolución de corriente programable y de mediciones: conversor A/D de 20 bits/conversor A/D de 24 bits
  • Control de tasa de crecimiento en corriente
  • Digitalización de la forma de onda de corriente a la salida
  • Protecciones por sobre voltaje, límite de corriente y térmica
  • Interfaz USB estándar
  • Interfaz Ethernet/LXI opcional
  • Interlock de seguridad y bloqueo por control remoto (I/P)
  • Aplicación para fuente de poder magnética
  • Certificado CE

Descripción

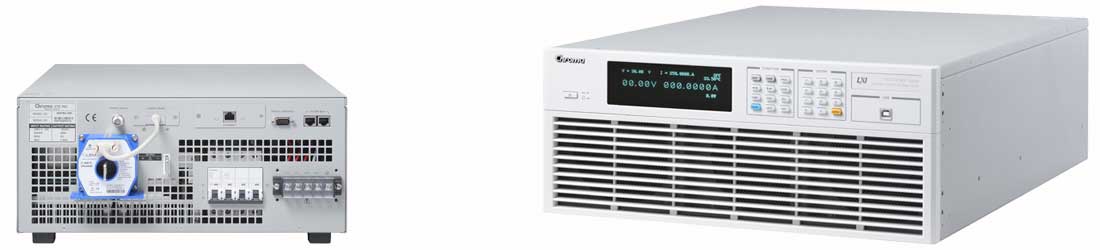

La nueva fuente de poder de CD de Chroma con ultra alta estabilidad modelo 62075H- 30N ofrece muchas ventajas únicas para sistemas con fuentes de poder magnéticas en aplicaciones de sincrotrones. Estas ventajas incluyen una excelente estabilidad en corriente de 1.25mA/0.5 horas y 2.5mA/8 horas, corriente de rizo extremadamente baja (2.5mA), corriente reproducible dentro de 10mA, ajuste de precisión y lectura en pantalla de la corriente a la salida a través de un conversor A/C de 20 bits/conversor análogo digital de 24 bits.

La potencia de salida de la fuente 62075H-30N tiene un máximo de 7.5kW/30V/250A con una altura de 4Us que puede ser fácilmente conectada ya sea como maestro o esclavo con tres unidades más en paralelo para alcanzar 22.5kW/30V/750A y dos unidades más en serie para 15kW/60V/250A y ser operada como una unidad independiente por medio del bus del sistema.

La fuente 62075H-30N Brinda una salida estable en CD como fuente de corriente para mediciones de precisión. Ofrece un modo avanzado de 250A/30V con salida ultra estable ±10 ppm (estabilidad en corriente ±1.25 mA) con alta eficiencia y alto factor de potencia en cumplimiento con ahorro de energía. Además tiene un control digital de 20 bits con una pantalla brillante y fluorescente de vacío para lecturas. La fuente de poder 62075H-30N con ultra alta estabilidad es muy fácil de operar desde el panel frontal por medio de su teclado numérico o por medio de su interfaz remota USB (estándar) y Ethernet/LXI (opcional). Su tamaño compacto de solo 4U puede ser usado ya sea en un banco de pruebas o instalado en un rack estándar sin dificultad.

Sus características incluyen modo de corriente con doble lazo de control. Es capaz de proporcionar respuesta a la salida rápida y estable brindando excelente protección para diferentes variaciones de carga.

Las rutinas de autodiagnóstico y protecciones completas contra perdida de fase de voltaje, sobre/bajo voltaje en la entrada, sobre/bajo voltaje a la salida, sobre potencia, sobre temperatura, falla de ventiladores y bloqueo remoto aseguran la calidad y confiabilidad del instrumento inclusive para los sistemas más demandantes de fuentes de poder magnéticas en aplicaciones de sincrotrones.

Salida de CD de alta precisión con ultra alta estabilidad

La Fuente 62075H-30N ofrece alta densidad de potencia con 7.5kW de potencia en 4Us de altura que entrega corriente en CD con ultra alta estabilidad 10ppm y extremadamente bajo rizo a la salida, excelente regulación de línea y de carga y rápida respuesta transitoria. Con la combinación de un amplio rango de voltaje (0- 60V) y corriente (0-750A), esta fuente de poder es ideal para anillos de almacenamiento cuádruples o séxtuples imanes en aplicaciones de sincrotrones.

Operación en serie y paralelo con control maestro/esclavo como una unidad independiente

Cuando se requiere alta potencia, es común conectar dos o más fuentes de poder en paralelo o en serie. La fuente 62075H-30N cuenta con un control maestro/esclavo inteligente, lo cual hace la operación en maestro/esclavo fácil y rápida. En este modo, el maestro escala los valores y descarga los datos a las unidades esclavo lo cual hace la programación sencilla y el control de la potencia automáticamente.

Control remoto y disparo para digitalización de datos

La Fuente 62075H-30N provee una función de digitalización para registrar la forma de onda de la corriente transitoria por medio de su interfaz USB y Ethernet. Puede configurar el nivel de corriente a la salida y parámetros digitalizados siguiendo el tiempo de muestreo, puntos de muestreo, fuente del disparo y punto de disparo, etc. La función de almacenamiento de datos de la fuente de poder puede ser usada para detectar errores e indicar un mensaje de advertencia cuando la operación se ve interrumpida.

Modelo Descripción
62075H-30N Ultra alta estabilidad de alimentación DC 30V/250A/7,5 kW
Accesorios
A620023 Ethernet/LXI para 62075H- 30N
A620026 Kit de montaje en bastidor para 62075H-30N
