Sistema de Prueba Regenerativo para Paquetes de Baterías 17040 es un sistema de alta precisión diseñado para probar módulos y paquetes de baterías regenerativas. Cuenta con una función de regeneración de energía que reduce la potencia consumida durante la prueba de descarga considerablemente y asegura una red eléctrica estable sin generar contaminación armónica en otros dispositivos – aún bajo condiciones de carga y descarga dinámica. Es capaz de reciclar la energía descargada por el paquete de baterías de regreso a la red eléctrica, reduciendo la energía desperdiciada que los sistemas tradicionales descargan en forma de calor.

Características Clave
Descripción
Detalles
Opciones de modelo

Características Clave

  • Hoja de datos
  • Realiza pruebas conforme a estándares internacionales para paquetes de baterías: IEC, ISO, UL y GB/T, etc.
  • Regeneración de la energía descargada por la batería (eficiencia>90%, PF>0.95, I_THD<5%)
  • 4 rangos de voltaje y corriente para función de auto rango, para proporcionar la resolución óptima.
  • Mediciones de corriente y voltaje de alta precisión (±0.05%FS/±0.02%FS)
  • Tasa de crecimiento en corriente de 2ms y tiempo de adquisición de datos de 1ms
  • Pruebas de simulación de perfil de manejo dinámico (corriente/potencia) para NEDC, FUDS, HPPC
  • Función de prueba con canales en paralelo
  • Función de análisis de datos de pruebas
  • Protección de recuperación de datos (después de falla en la red eléctrica)
  • Protección automática para condición de error
  • Simulador de batería (opcional)
  • Equipo de pruebas de alta potencia:
    o Rango de voltaje: 10-1000V
    o Rango de corriente: 0-1500A
    o Rango de potencia: 0-600kW
  • Funciones integradas personalizables
  • Cámara de temperatura integrada
  • Análisis de datos de BMS
  • Grabación de múltiples canales de voltaje/temperatura Aplicaciones
  • Prueba al paquete de baterías
  • Prueba al módulo de baterías
  • Sistema de almacenamiento de energía
  • Controlador del motor
  • Sistema de control de potencia

Descripción

El sistema Chroma 17040 cuenta con canales con función para conexión en paralelo pre incluida y simulación de perfiles dinámicos. La capacidad de prueba en paralelo incrementa la corriente y la potencia de carga y descarga al máximo, así incrementando la eficiencia y la flexibilidad de los dispositivos. La simulación de perfiles dinámicos permite al usuario cargar una forma de onda de una batería de un perfil de manejo dado en modo de corriente o de potencia para cumplir con los requerimientos de las normas NEDC/FUDS. Su arquitectura bidireccional se asegura de que la corriente no se interrumpirá durante el estado transitorio entre la carga y la descarga para que las condiciones de manejo sean simuladas de manera precisa para los estándares internacionales ISO, IEC, UL y GB/T.

Equipado con el poderoso software Battery Pro de Chroma, el sistema 17040 tiene funciones flexibles para editar pruebas y realizarlas con canales independientes, y conforme a los requerimientos diversificados para probar paquetes de baterías recargables con alta seguridad y estabilidad.

El sistema de pruebas tiene múltiples características de seguridad incluyendo protección de sobre voltaje, protección de sobre corriente, protección de sobre temperatura y detección de parámetros externos para asegurar pruebas seguras de carga/descarga en las baterías. Inclusive cuenta con protecciones para evitar perder los datos de las pruebas contra fallas en las instalaciones eléctricas.

Características del sistema

Seguridad – reforzar el manejo de riesgos

  • Capaz de cargar la prueba, cortarla y criterios de protección a un dispositivo bajo carga/descarga directamente para ejecución, para conseguir protección de múltiples capas por medio de software y hardware interno.
  • Capaz de integrar hardware externo para obtener monitoreo de parámetros del BMS, Data Logger, cámara de temperatura, entradas y salidas digitales en tiempo real para ejecutar protecciones por alarmas/corte/apagado.
  • Capaz de monitorear varios valores de voltaje y corriente del paquete de baterías a través de las lecturas del BMS y las mediciones en el data logger; también capaz de realizar juicios y protecciones inmediatas basado en valores configurados.
  • Múltiples advertencias y modos de protección preinstalados: OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, Precisión de RMT_RVS – mejora la calidad del producto
  • Tecnología de medición con muestreo de alta frecuencia: Máxima velocidad de muestreo es de 50kHz para asegurar precisión en mediciones dinámicas.
  • Exactitud en voltaje: ± (0.02% de rdg. ± 0.02% de r.n.g.)
  • Exactitud en corriente: ± (0.05% de rdg. ± 0.05% de r.n.g.)
  • Tecnología de prueba con rápida respuesta: 2ms (-90% a 90%) de tasa de crecimiento en corriente aplicables para varias aplicaciones de prueba
  • Función de cambio automático de rango de voltaje/corriente: los 4 rangos van a variar con cambios en la corriente y serán ajustados automáticamente para optimizar la exactitud en la medición.
  • Soporta simulación de perfil de manejo dinámico (forma de onda), el cual simula el estado real de la corriente y la potencia en condiciones de manejo con los estándares NEDC, FUDS y HPPC y una tasa de crecimiento para el sobretiro en corriente de <1% 2ms (-90% a 90%)

Precisión – Mejorar la calidad del producto

  • Tecnología de medición con muestreo de alta frecuencia: Máxima velocidad de muestreo es de 50kHz para asegurar precisión en mediciones dinámicas.
  • Exactitud en voltaje: ± (0.02% de rdg. ± 0.02% de r.n.g.)
  • Exactitud en corriente: ± (0.05% de rdg. ± 0.05% de r.n.g.)
  • Tecnología de prueba con rápida respuesta: 2ms (-90% a 90%) de tasa de crecimiento en corriente aplicables para varias aplicaciones de prueba
  • Función de cambio automático de rango de voltaje/corriente: los 4 rangos van a variar con cambios en la corriente y serán ajustados automáticamente para optimizar la exactitud en la medición.
  • Soporta simulación de perfil de manejo dinámico (forma de onda), el cual simula el estado real de la corriente y la potencia en condiciones de manejo con los estándares NEDC, FUDS y HPPC.

Tecnología de medición con muestreo de alta frecuencia

Generalmente, los equipos para pruebas de carga/descarga usan software para leer los valores de corriente para calcular la potencia; sin embargo, velocidad de muestreo de datos limitada puede resultar en grandes errores calculando la capacidad dinámica de la corriente. Incrementando la tasa de muestreo de V/I y con doble método de

integración, Chroma es capaz de proveer capacidad de cálculo con mucha mejor precisión. Cuando la corriente cambia, los datos no se pierden y la velocidad de transmisión no se ve afectada.

  • Tasa de muestreo V/I: 50kHz (por 20μs)
  • Calculo integral: I para capacidad; VxI para energía

Tasa de muestreo de un probador genérico de carga/descarga contra la tasa de maestro de nuestro probador de carga/descarga

Tecnología de prueba con rápida respuesta

En modo de respuesta rápida, la corriente es suave sin ningún sobretiro para evitar dañar la batería.

  • Ruido de rizo de la corriente <0.5%, sobretiro <1%

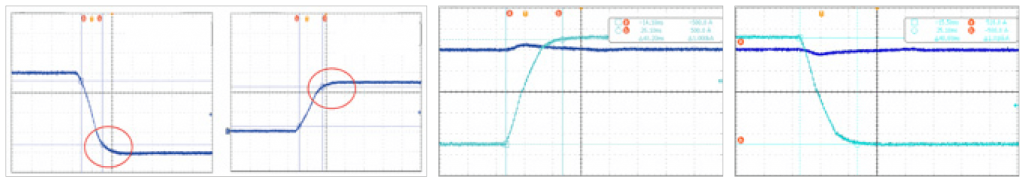

Los 2 paneles a la izquierda muestran el sobretiro <1%, los 2 paneles a la derecha muestran la tasa de crecimiento de la corriente 2ms (-90% a 90%)

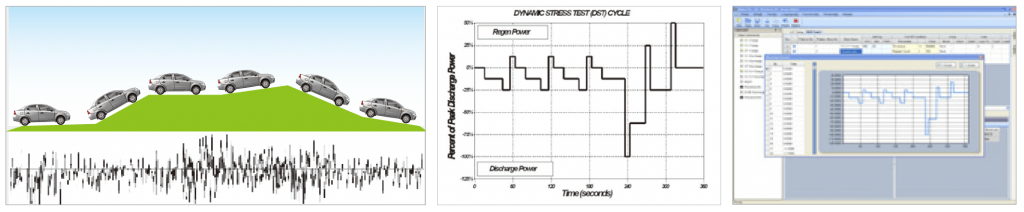

Simulación de perfil dinámico de manejo

Los paquetes de baterías son usados bajo condiciones de corrientes rápidas e irregulares. El sistema 17040 simula condiciones reales en el paquete de la batería por medio del simulador de condiciones reales.

  • Capaz de simular el ciclo de manejo de formas de onda dinámicas de corriente o potencia en carga/descarga o de cualquier aplicación del mundo real. En el modo de corriente dinámica (forma de onda), el tiempo de transición de la corriente desde la máxima descarga a la máxima carga es de solo 2ms
  • Los pasos de prueba pueden especificar un archivo Excel del cual leer la forma de onda de corriente/potencia almacenada.
  • 720,000 puntos de memoria para perfiles de manejo disponible, para guardar la forma de onda del perfil en cada canal
  • Intervalo para cambios de condiciones de perfil: 1ms-10s

Simulación de perfil de manejo. Cumplimiento regulatorio con estándares de prueba y equipo para cargar los datos para la simulación de perfiles

Eficiencia – Reducir Costos de operación

  • Integración de software y hardware y personalización incluyendo BMS, data logger, cámara de temperatura, señales externas y HIL (hardware in the loop)
  • Provee varias interfaces de señales para una variedad de dispositivos externos (CAN bus, Ethernet, entradas y salidas análogas) para soportar HIL
  • Función en paralelo dentro del sistema hasta un máximo de 600kW, 1500A
  • Equipado con pruebas de carga/descarga de batería y funciones de simulador
  • Embebido con tecnología de regeneración de energía de descarga de alta eficiencia

Tecnología de integración data logger

El sistema 17040 usa tecnología de software para integrar el data logger 51101 para leer múltiples registros de voltaje y temperatura los cuales pueden ser usados para ajustar los cortes y condiciones de protección. El data logger es capaz de realizar muestreos simultáneos en cada canal, y la velocidad de adquisición puede ser de hasta 200ms. Otras marcas de data loggers pueden ser integrados para usarse si se requieren mayores velocidades de muestreo. El sistema 17040 soportado por el 51101 tiene 192 canales.

Tecnología de reciclado para energía descargada

o Arquitectura de circuitos bidireccional para controlar de manera precisa los cambios de corriente invertida
o Regeneración de energía descargada de la batería (eficiencia >90%)
o Regeneración de energía estática: en cumplimiento con los estándares para regeneración en la red eléctrica para energía solar, THD en corriente <5%, PF>0.95
o Regeneración de energía dinámica: transiciones de fase de corriente transitoria en tiempo real evitan contaminar la red eléctrica

Forma de onda de corriente de CA suave y transición de fase en tiempo real cuando la energía es regenerada a la red eléctrica. Esto previene que otros equipos se vean afectados por falsos resultados o una red eléctrica contaminada.

Izquierda: estado de descarga cambia al estado de carga. Derecha: estado de carga cambia al estado de descarga

Modelo Descripción
17040 Sistema de Prueba de batería Regenerativa | Batería de simulación
17040 Regenerativa batería Prueba del sistema de 60kW/1 canal
17040 Regenerativa batería Prueba del sistema de 120 kW/1 canal o 2 canales
17040 Regenerativa batería Prueba del sistema de 180kW/1 canal
17040 Regenerativa batería Prueba del sistema de 250 kW/1 canal o 2 canales
17040 batería Regenerativa Empaque Sistema de prueba de 300 kW/1 canal
17040 Regenerativa batería Simulación de 60kW/1 canal
17040 Regenerativa batería Simulación de 120 kW/1 canal
17040 Regenerativa batería Simulación de 180kW/1 canal
17040 Regenerativa batería Simulación de 250 kW/1 canal
17040 Regenerativa batería Simulación de 300 kW/1 canal
