Características Clave

• descarga de energía de la batería Regenerativa
  • ahorro de energía
  • protección del medio ambiente
  • salida de pocas calorías
• Los canales se pueden fue paralelo para corrientes más altas

modo

• carga/descarga
  • corriente constante
  • voltaje constante
  • constante de energía
• simulador de ciclo de conducción
• precisión de la medición de alta precisión
• conversión rápida de corriente
• corriente suave y sin sobrepasado
• función de análisis de los datos de prueba
• función de recuperación de datos en caso de fallo de alimentación

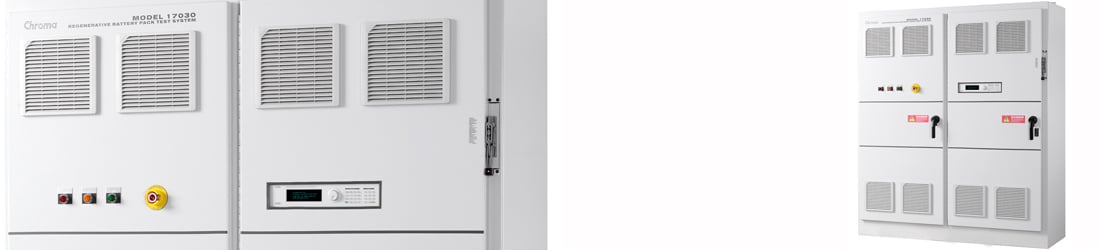

El sistema 17030 es una solución integrada de alta precisión específicamente diseñada para probar paquetes de baterías de alta potencia. Mediciones y modo de fuente precisos garantizan que la calidad de la prueba sea adecuada para realizar las pruebas exactas y confiables que son cruciales para la inspección de entrada y salida del paquete de baterías, así como capacidad, desempeño, producción y ensayos de cualificación.

Software ( Battery Pro )

El sistema de pruebas 17030 esta específicamente diseñado para cumplir con varios requerimientos de pruebas para paquetes de baterías de alta potencia con una plataforma de software gráfica y amigable. Las protecciones de carga y descarga abortan las pruebas cuando se detectan condiciones anormales. Se configura memoria adicional para recuperar los datos de la prueba en caso de una falla en las instalaciones eléctricas.

Editor de recetas:

• 255 pasos de carga/descarga
• Lazos de doble capa (ciclo y lazo) con 9999 lazos por capa por ajuste
• Cambio de corriente entre máxima carga y descarga con un mínimo de 10ms
• Pasos de prueba: CV/CC/CP/CC-CV/Forma de onda de corriente/DCIR
• Condiciones de corte (tiempo, corriente, capacidad, voltaje de corte, corriente de corte, etc.)
• Siguiente paso: siguiente/ultimo/salto/reposo Datos de prueba:
• Genera el reporte detallado y le reporte de pasos
• Función de análisis de reportes: los usuarios pueden determinar los parámetros de los ejes X y Y para crear reportes personalizados. Tales como un reporte de ciclo de vida, reporte de Q/V, Reporte de V/I/T-tiempo, etc.
• Reportes y graficas diversificados: reporte en tiempo real, reporte del corte, reporte con diagrama de dispersión.

Simulación de ciclo de manejo

El paquete de baterías siempre es usado en condiciones de corrientes rápidas e irregulares. El sistema es capaz de simular una condición real en el paquete de baterías trabajando con el simulador de condiciones.

• Importa formas de onda dinámicas de carga/descarga para simular el ciclo de manejo o la aplicación real.
• Soporta forma Excel (.xls)
• Hay 720,000 puntos de memoria para el perfil de manejo para guardar la forma de onda de la corriente en cada canal.
• Δt mínimo : 10ms

Integración del sistema

El sistema 17030 se integra a cámaras térmicas, data loggers y a la interfaz de comunicación BMS para completo control de las funciones por perfil de carga/descarga o resultados (servicio personalizado).

• Importa formas de onda dinámicas de carga/descarga para similar el ciclo de manejo o la aplicación real
• Soporta forma Excel (.xls)
• Hay 720,000 puntos de memoria para el perfil de manejo para guardar la forma de onda de la corriente en cada canal.
• Δt mínimo : 10ms

Modelo	Descripción
17030	Sistema de Prueba Regenerativo para Paquetes de Baterías
