Fuentes de CD programables de banco con función de rango automático con ruido menor a 3mV p-p y rápida respuesta transitoria, menos de 50us.
Características Principales
- Hoja de datos
- Rango de voltaje: 0 ~ 60V
- Rango de corriente: 0 ~ 7A
- Rango de potencia: 0 ~ 150W
- Amplio rango de combinaciones de voltaje y corriente en potencia constante
- Bajo ruido: < 3mVp-p
- Rápida respuesta transitoria: < 50us
- Alta velocidad de programación
- Mediciones precisas de Voltaje y Corriente
- Interfaz GPIB/USB estándar
- Sensado remoto
- Diferentes modos de control a múltiples unidades como Maestro-Esclavo, serie o paralelo
- Programación de secuencias automáticas con hasta 8 pasos.
- 16 localidades de almacenamiento para modos de operación definidos por el usuario.
- OVP (Protección por sobre voltaje), límite de corriente, protección por temperatura.
- Certificada por CE
Descripción
Fuente de poder de CD programable de banco, ligera y portátil con muchas funciones específicas enfocadas a su integración en sistemas automatizados de pruebas, electrónica de potencia en la industria automotriz como MCU/ECU, semiconductores de potencia, dispositivos para comunicaciones inalámbricas, etc. La serie 62000L es una fuente de CD programable eficaz en función del costo, de alta calidad, diseñada para cumplir con los requerimientos de prueba más rigurosos de la siguiente generación de electrónica de potencia.
Las interfaces de control GPIB y USB vienen estándar de fábrica con la serie 62000L proporcionando fácil control remoto con cualquiera de estas dos interfaces. Su peso ligero (menos de 5 libras) y tamaño compacto (con dimensiones de 3.49″ x 8.45″ x 11.05″ pulgadas) hacen que sea fácil de manejar y su diseño permite que puedan apilarse una sobre otra de manera segura. Su función de rango automático te permite ajustar libremente el voltaje y la corriente. Esta característica elimina la necesidad de buscar manualmente el rango óptimo, permitiendo que toda la potencia de la fuente esté disponible en todos los ajustes de voltaje y corriente.
En el caso de aplicaciones donde se necesitan niveles de voltaje y corriente superiores a los límites de la fuente, es posible incrementar su capacidad con múltiples unidades. Hasta 7 unidades del modelo 62010L-36-7 y hasta 4 unidades del modelo 62015L-60-6 pueden conectarse al mismo tiempo, usando una conexión en serie o paralelo para alcanzar mayor voltaje o corriente.

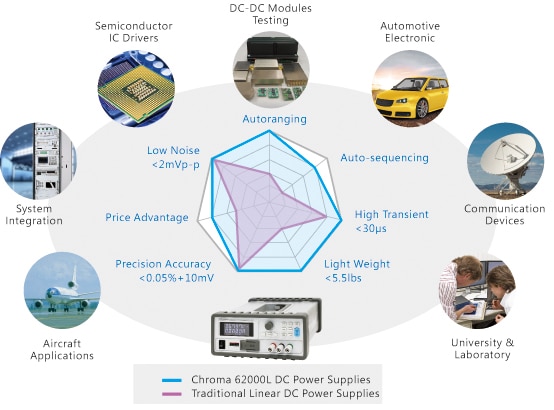

Aplicaciones
- Laboratorio e integración de sistemas.
- Componentes electrónicos automotrices.
- Prueba de módulo de CD-CD.
- Laboratorios en universidades y productos 3C.
- Pruebas a dispositivos móviles, controladores de potencia de ICs y dispositivos de potencia inalámbrica y de comunicaciones.
- Bajo ruido para aplicaciones de aeronaves/aeroespaciales.
Rango automático de salida

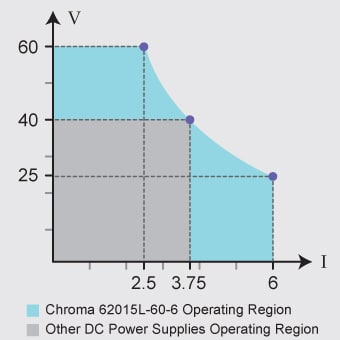

La serie 62000L de fuentes de CD programables tiene un amplio rango de operación. El modelo 62015L-60-6, por ejemplo, tiene una especificación de salida de 150W/60V/6A y puede operar bajo diferentes combinaciones como se muestra en la figura inferior, mientras que otras fuentes de poder de CD solo pueden alcanzar la máxima potencia de salida en un solo punto de operación.
Para aplicaciones donde se requiere un amplio rango de voltaje y corriente, una sola fuente de poder de CD Chroma puede usarse para probar la alimentación de un dispositivo bajo prueba que requiere bajo voltaje/alta corriente, y después probar otro dispositivo que requiera alto voltaje/baja corriente con la misma fuente. Una vez integrada en un ATE (Sistema automatizado de prueba), una fuente programable de CD 62000L puede reemplazar múltiples fuentes de CD, reduciendo el costo significativamente y ahorrando espacio.
Control Maestro-Esclavo

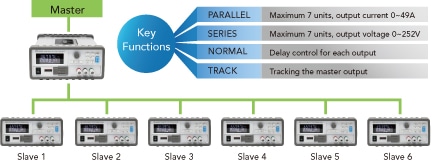

La serie 62000L tiene 4 modos de operación maestro esclavo, como se muestra a continuación:
Modo Paralelo: En el modo de control maestro-esclavo paralelo se conectan múltiples fuentes de poder para extender el rango de corriente a la salida. Es posible conectar hasta 7 unidades 62010L-36-7 y hasta 4 unidades 62015L-60-6.
Modo Serie: En el modo de control maestro-esclavo serie se conectan múltiples fuentes de poder para extender el rango de voltaje a la salida. Es posible conectar hasta 7 unidades 62010L-36-7 y hasta 4 unidades 62015L-60-6.
Modo Normal:En el modo de control maestro-esclavo normal las fuentes en modo esclavo siguen el tiempo de retraso proporcionado por el maestro para habilitar la salida. Modo “Track”: En el modo de control maestro-esclavo “Track” cada fuente de poder se sincroniza con la salida de voltaje y el estatus del maestro.
Rápida Respuesta Transitoria
La serie 62000L cuenta con un diseño de vanguardia con rápida respuesta transitoria para el voltaje a la salida. Por ejemplo, el modelo 62010L-36-7, cuando la corriente a la salida cambia de 3.5A a 7A a una velocidad de 1A/us, el cambio de voltaje a la salida puede regresar a 15mV dentro de 10.1us.
Para cambios en cargas dinámicas, la serie 62000L puede reaccionar rápidamente para brindar una salida estable, así como reducir el pico de voltaje generado por el cambio en la carga, lo cual podría llegar a dañar el dispositivo bajo prueba. En cuanto a aplicaciones de pruebas o productos no estáticos, la serie 62000L proporciona una estable fuente de poder de CD.
Bajo ruido a la salida

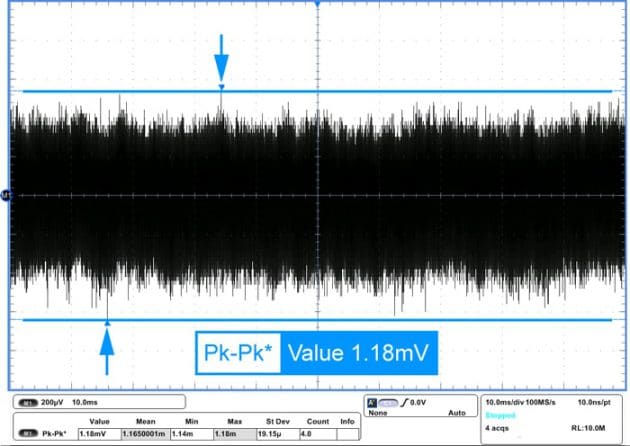

La serie 62000L proporciona potencia en de CD pura y estable. Por ejemplo, el modelo 62010L-36- 7 tiene un ruido en voltaje de 1.18mV p-p (20~20MHz) operando al máximo voltaje y corriente. Para productos de precisión que requieren estricta calidad en la energía, como pruebas de semiconductores y controladores de ICs, la serie 62000L es capaz de cumplir con las especificaciones del producto para proteger el dispositivo bajo prueba de la interferencia de alto ruido, proporcionando una alimentación con bajo rizo y bajo ruido de alta calidad.
Programación de Secuencias Automáticas

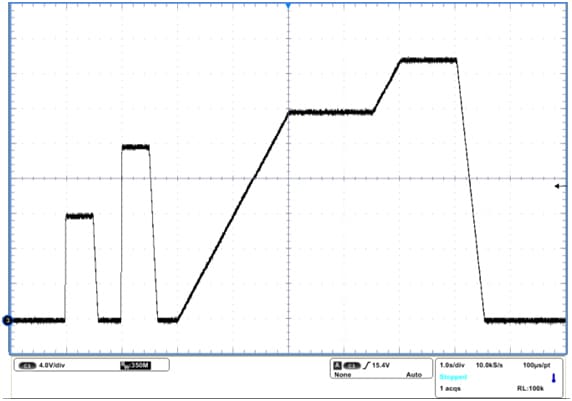

La función incluida en la serie 62000L para programar secuencias automáticas permite al usuario definir y editar las formas de onda a la salida y ciclos que se requieren. Usando 8 pasos por ciclo, en cada paso se puede definir el tiempo de subida o bajada para el voltaje, así como el tiempo de espera (dwell). Esta función también puede ser aplicada en pruebas de simulación de forma de onda en electrónica de potencia y simulación de potencia en pruebas electrónicas automotrices, editando el voltaje requerido a la salida, siguiendo los criterios de la prueba para el dispositivo bajo prueba.
Accesorios
| Modelo | Descripción |
| 62010L-36-7 | Fuente DC programable de banco 36V/7A/108W con interfaz GPIB & USB incluida. |
| 62015L-60-6 | Fuente DC programable de banco 60V/6A/150W con interfaz GPIB & USB incluida. |
| B620001 | Kit de montaje para rack de 19″ para la serie 62000L (2U 1xmodelo) |
