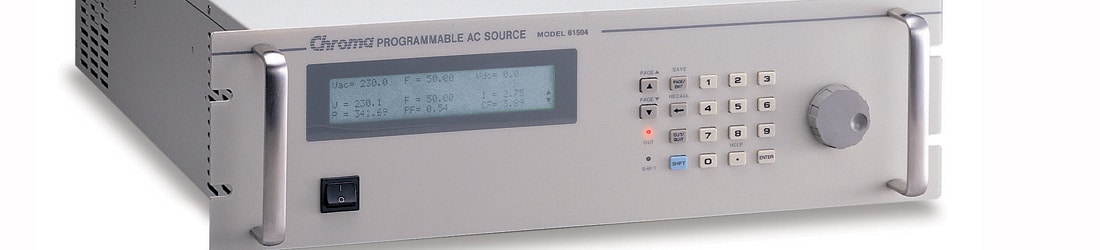

Fuente programable de CA con Transitorios – 61500

Características clave

• Rango de potencia:
  • 500VA (61501)
  • 1500VA (61503)
  • 2000VA (61504)
  • 4000VA (61505)
• Rango de Voltaje: 0-150V/0-300V/Auto
• Compacta y ligera debido a avanzada tecnología de PWM.
• Modo de salida de voltaje de CA+CD para simulación de desplazamiento en CD
• Tasa de incremento programable para cambios en el voltaje y la frecuencia
• Baja impedancia a la salida para pruebas en base a la norma IEC 61000-3-2 (61505)
• Impedancia a la salida programable para probar en base a la norma IEC 61000-3-3
• Funciones de LIST, PULSE y STEP con capacidad simular distorsiones en la línea de potencia para probar los productos bajo estas condiciones
• Simulación de decrementos de voltaje, interrupciones cortas y variación de voltaje en base a la norma IEC 61000-4-11
• Sintetizador de forma de onda con armónicos e inter-armónicos para probar la norma IEC 61000-4-13
• Límites de voltaje y corriente programables
• Extensas capacidades de realizar mediciones, incluyendo armónicos en corriente
• Alto factor de cresta para pruebas de corriente de arranque (inrush)
• Control de ángulo de fase (encendido o apagado)
• Señales TTL indican la salida transitoria.
• Interfaz análoga programable.
• Combinando 3 unidades es posible obtener salida trifásica
• Software fácil de usar para pruebas de operación y regulación en base al estándar IEC
• Interfaces de comunicación opcionales: RS-232, GPIB, USB y Ethernet

Descripción

La serie 61500 de fuentes de CA Chroma establece el estándar para fuentes de poder de CA de alto desempeño. Viene equipada con un grupo de características importantes: simulación de distorsiones en la línea, sintetizador de forma de onda y software equipado para pruebas de regulación. Estas características hacen de la serie 61500 la fuente ideal para aplicaciones de electrónica de potencia, aviónica, militar y pruebas de regulación, desde pruebas en una mesa de trabajo en un laboratorio hasta producción en masa.

Tecnología PWM Avanzada

La serie de fuentes de poder de CA 61500 Chroma son capaces de brindar una alta densidad de potencia utilizando diseño avanzado con PWM de alta velocidad y sus funciones incorporadas para corrección de factor de potencia.

Capacidad de salida en CA/CD

La serie 61500 de fuentes de CA Chroma proveen salida en CD para simular voltaje AC con condiciones de desfase. Por esto puede probar corriente de entrada desbalanceada para cargas rectificadas. Los usuarios pueden además implementar el filtro en CD opcional para obtener bajo ruido y buena estabilidad durante las pruebas en CD.

Extensas Capacidades de Medición

La serie de fuentes programables AC 61500 Chroma cuenta con un circuito de medición de 16-bits de precisión integrado y funciones de firmware para medir la respuesta estable y transitoria de voltaje RMS, corriente RMS, potencia real, potencia reactiva, potencia aparente, factor de potencia, corriente pico, corriente de arranque, factor de cresta en corriente. Usando su avanzada tecnología DSP, la serie 61500 puede medir THD y hasta 40 órdenes de armónicos en corriente. Esto hace de la serie de fuentes programables de CA 61500 no solo una fuente de poder sofisticada, sino también un analizador de mediciones con altas capacidades.

Las mediciones entregadas por la Fuente y mostradas en el panel frontal a través de las interfaces remotas incluyen:

• Voltaje RMS (V)
• Frecuencia (F)
• Corriente RMS (I)
• Potencia Real (P)
• Factor de Potencia (PF)
• Factor de Cresta (CF)
• Voltaje en CD (VDC)
• Corriente en CD (IDC)
• Corriente Pico (IP)
• Corriente de Arranque (IS)
• Potencia Aparente (VA)
• Potencia Reactiva (VAR)

Simulación de Distorsiones en la línea de Potencia (Serie 61500)

Además de la capacidad de programar a la salida valores de voltaje y frecuencia estables, la serie 61500 de fuentes de poder de CA Chroma proporciona a los usuarios poderosas funciones para simular todo tipo de condiciones de distorsión en la línea de potencia. Los modos de STEP y PULSE ofrecen un método fácil y conveniente para ejecutar un solo paso o continuos cambios a la salida. Los cambios pueden ser disparados por un evento interno o externo a la fuente. Con esta capacidad, es fácil simular distorsiones en la línea de potencia como caídas en semi-ciclos, picos transitorios y caídas de voltaje en el sistema de alimentación de manera sencilla.

El modo de LIST cuenta con capacidades más extensas para generar formas de onda más complejas, con hasta 100 secuencias disponibles con distintas condiciones de inicio y fin, permitiendo realizar casi cualquier forma de onda con componentes en CA y CD. También permite a los usuarios sincronizar eventos externos así como dispositivos de medición con cambios a la salida.

Las simulaciones de distorsiones en la línea de potencia pueden ser fácilmente programadas a través del panel frontal en la serie 61500 o a través de sus interfaces remotas usando las siguientes características:

PULSE: Crea cambios variables de voltaje usando un ajuste de voltaje pulsado con ajustes al “duty cycle” y ángulo de fase.

LIST: Da la capacidad de programar hasta 100 secuencias con tiempos de Angulo de fase, amplitudes y formas de onda variables.

STEP: Genera una rampa de subida o de bajada ajustando el voltaje de inicio, el voltaje final y el número de pasos.

Impedancia de Salida Programable

La serie 61500 de fuentes de CA Chroma permite a los usuarios programar la impedancia de salida. Un circuito de control de retroalimentación en corriente hace que el voltaje a la salida cambie con la carga. Esta característica es adecuada para las pruebas de parpadeo de la norma IEC 61000-3-3 y otras condiciones de prueba que requieran un valor particular de impedancia a la salida. Esta función proporciona a los usuarios una manera conveniente y eficiente en costo de implementar la impedancia de referencia en sus pruebas.

Amplificador de Potencia Arbitrario

La entrada de voltaje externo programable en la serie 61500 de las fuentes de CA Chroma permite al usuario alimentar a la fuente cualquier forma de onda de CA+CD desde cualquier generador de funciones y por consiguiente amplificar su señal. Esta función puede ser usada para simular formas de onda de alimentación más reales.

Alto Factor de Cresta para alta corriente a la salida y Control de Encendido/Apagado del ángulo de fase

La serie 61500 de las fuentes de CA Chroma cuentan con un alto factor de cresta para la corriente a la salida (Máximo 6). Entregan suficiente potencia transitoria para probar la alimentación de la mayoría de los circuitos de potencia rectificados. El control de ángulo de fase encendido/apagado programable hace de la serie 61500 de las fuentes de CA Chroma la fuente ideal para pruebas de corriente de arranque.

Decrementos de voltaje y simulación de variaciones

Las pruebas de decrementos de voltaje, cortas interrupciones y variaciones de voltaje en base al estándar IEC 61000-4-11 se han vuelto obligatorias para la marca de CE. La serie 61500 de las fuentes de CA Chroma es capaz de simular todo tipo de decrementos de voltaje, cortas interrupciones y variaciones de voltaje para pruebas de cumplimiento con los estándares IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, y pruebas de pre cumplimiento para el IEC 61000-4-28 con un software fácil de usar.

Síntesis de armónicos e inter armónicos

Fuentes de CA tradicionales solo permiten a los usuarios completar órdenes armónicos enteros dentro de formas de onda distorsionadas con armónicos periódicos. El estándar IEC 62000-4-13 requiere simulación de inter-armónicos y formas de onda con armónicos. Esto significa que la frecuencia fundamental se incorporara con componentes de frecuencias entre las frecuencias armónicas. La serie 61500 de fuentes de CA Chroma usa avanzada tecnología DSP para sintetizar formas de onda con armónicos e inter-armónicos. Por lo tanto, es capaz de generar formas de onda distorsionadas con armónicos no-periódicos para realizar pruebas de cumplimiento de la norma IEC 61000-4-13 con software fácil de usar.

Aplicaciones de la serie 61500 de fuentes de CA

Simular distorsiones en CA
Más y más fabricantes de dispositivos electrónicos han expandido su negocio para adquirir distribución de productos a nivel mundial. Cuando se identifica un problema con los productos, es necesario verificar si son susceptibles a distorsiones en la línea de CA. Sin embargo, tiempo valioso se desperdiciara mientras se recolecta y transfiere equipo de pruebas, personal y otros recursos para hacer una simple prueba en sitio. El propósito de esta aplicación es proveer una solución usando el medidor de potencia Chroma 66205 para medir los armónicos en voltaje en sitio. Toda la información recolectada puede ser enviada al laboratorio. De acuerdo a esta información, los usuarios pueden usar la función de sintonización de la serie 61500 de fuentes de CA para reconstruir la forma de onda distorsionada original. Esto puede ayudar a los ingenieros a encontrar rápidamente el problema y encontrar una solución.

Modo trifásico y conexión en serie para salida de alto voltaje

La serie 61500 de fuentes de CA provee un modo de conexión trifásica que permite a los usuarios conectar 3 unidades para una aplicación con salida trifásica. Los usuarios pueden configurar una sola unidad como el Maestro y las demás como esclavos ajustando su ángulo de fase (120/240 grados). El maestro se mantendrá en modo fijo y enviara una señal para estar sincronizado con los esclavos. En el mercado actual, más y más productos bajo prueba necesitan ser probados con transitorios en la línea de CA a voltajes mayores a 300V. Un transformador externo puede elevar el voltaje, pero el efecto de la carga generara una forma de onda de voltaje con elevadas distorsiones. Los usuarios pueden conectar 2 unidades de la serie 61500 en serie y ajustar los ángulos de fase a cero (ver figura) en modo trifásico. Usando este método, los usuarios pueden programar una forma de onda de 220V/0.5 segundos superpuesta en una forma de onda de 230V para obtener una forma de onda transitoria de 450V fácilmente.

Modelo	Descripción
61501	programable AC Fuente 0 ~ 300V, 15 ~ 1 kHz/500 VA, 1 y oslash;
61502	programable AC Fuente 0 ~ 300V, 15 ~ 1 kHz/1KVA, 1 y oslash;
61503	programable AC Fuente 0 ~ 300V, 15 ~ 1 kHz/1.5KVA, 1 y oslash;
61504	programable AC Fuente 0 ~ 300V, 15 ~ 1 kHz/2KVA, 1 y oslash;
61505	programable AC Fuente 0 ~ 300V, 15 ~ 1 kHz/4KVA, 1 y oslash;
Accesorios
A615001	GPIB/RS232 [61500/61600/61700]
7887	USB a RS232 Kit adaptador [63200/61 y tiempos; 00/6 y tiempos; 00]
A615002	LAN y Remote Interface USB [61500/61600/61700]
A615003	Boost transformador (600Vac/max.1.8KVA) [61500/61600]
A610004	universal Socket Center (1 fase & lt; 13A )
A615008	DC filtro de ruido (max.16A) [61500/61600/61700]
8193	Opción Mod, HV-320VAC [61500/61600/61700]
7609	SoftPanels, Mil-Std -Aerospace [61500/61700/6151x]
8189	cable de sincronización d’Assy [61500/61600]

Ver más sobre nuestro software

Aeroespacial software de ensayo para alimentación de CA

Con la potente capacidad de programación, fuente de alimentación CA 61500 series puede ser utilizado para probar los equipos eléctricos de aeronaves. Chroma también proporciona software para AC prueba parte de potencia de la norma RTCA DO-160D, MIL-STD-704E y ABD0100.

& nbsp;

El software de fácil uso: El 61500 serie SoftPanel
