Características
- Hoja de datos
- Rango de Voltaje: 0 ~ 600V.
- Rango de potencia: 600W, 1200W, 2400W, 5000W.
- Un rango de voltaje y corriente dentro de la potencia límite de la fuente más amplio.
- Amplio rango de corriente y voltaje que permite a la unidad operar a máxima potencia a diferentes puntos de voltaje.
- Rango dual.
- Capacidad de crear secuencias de diferentes formas de onda.
- Alta velocidad de programación.
- Mediciones de Corriente y Voltaje precisas.
- Conector dedicado para conexión en paralelo con el propósito de dividir la corriente entre las fuentes automáticamente.
- Modo de control Maestro/Esclavo
- ¡Estándar LXI disponible! Cumplimiento con LXI.
Descripción

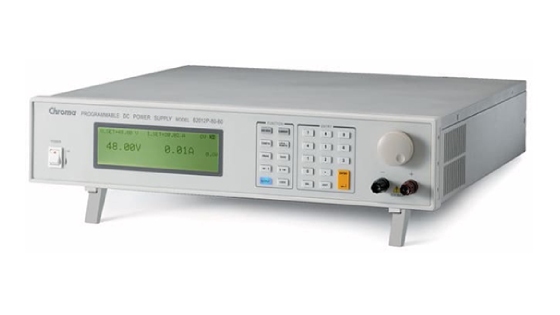

La serie 62000P incluye 12 modelos en rangos de potencia desde 600W hasta 5000W, algunos con un voltaje de hasta 600V y una corriente de hasta 120A. Debido a su amplio rango de corriente y voltaje en potencia constante una sola fuente puede brindar alto voltaje/baja corriente y bajo voltaje/alta corriente, reduciendo la cantidad de fuentes normalmente requeridas en una aplicación con sistemas automatizados (ATE). La serie 62000P cuenta con una capacidad de lectura de 16 bits para lecturas precisas de voltaje y corriente. Esto significa que los sistemas ya no requerirán complicados arreglos de multiplexores y “shunts” para realizar mediciones precisas de los parámetros en la alimentación del dispositivo bajo prueba. Las fuentes incluyen también puertos de I/O con puertos para señales TTL de 8 bits, “DC-ON”, indicar fallas/protecciones, control ON/OFF de la fuente, así como como una señal de disparo de salida para mediciones relacionadas al tiempo con el sistema.
Otra capacidad única de la serie de fuentes 62000P es su habilidad para crear complejas formas de onda transitorias en CD. Esta capacidad permite realizar pruebas a los dispositivos del cliente como el mínimo voltaje entre la entrada y la salida de un regulador de voltaje “voltage dropout”, picos de voltaje y otras variaciones de voltaje, haciendo a nuestras fuentes ideales para probar diferentes dispositivos como pruebas de dispositivos aéreos, pruebas a inversores y otros dispositivos que puedan experimentar interrupciones en el voltaje. Nuestras fuentes están diseñadas para probar productos en distintas aplicaciones como convertidores de CD-CD, pruebas de caída de voltaje en inversores, simulación de arranque de un automóvil, etapa de carga de una batería, pruebas de ciclos de vida en productos electrónicos, etc.
Diferenciadores clave
- El amplio rango de voltaje y corriente en potencia constante nos ayuda a reemplazar 2-3 fuentes de otras marcas con una sola fuente Chroma 62000P
- Habilidad de generar formas de onda transitorias para pruebas de acuerdo a estándares automotrices, marítimos y aéreos.
- Su alta precisión de lectura permite realizar mediciones de eficiencia directamente de la Fuente de CD, en lugar de utilizar “shunts” y multímetros.
- Señales de disparo de salida permiten interconexión con osciloscopios y otros dispositivos similares para realizar mediciones de tiempo.
- Softpanel disponible
Amplio Rango de Operación en Potencia Constante
La serie de fuentes programables 62000P ofrecen una amplia área de operación. Por ejemplo, la especificación de salida de la fuente 62012P-80-60 es 1200W/80V/60A, lo cual le permite una operación flexible en varias combinaciones, como se observa en la figura a la derecha.
Fuentes de poder convencionales otorgan la misma corriente nominal en cualquier voltaje de salida, por otro lado, la serie de fuentes programables 62000P puede dar una corriente mayor a menores voltajes de salida. Esto significa que dispositivos bajo prueba con requerimientos de bajo voltaje/alta corriente y alto voltaje/baja corriente pueden ser probados usando una sola fuente de poder, evitando la necesidad de adquirir múltiples fuentes para cada dispositivo bajo prueba.
Control Maestro/Esclavo en Serie y Paralelo
Cuando se requiere alta potencia, es común conectar dos o más fuentes de poder en serie o paralelo. La serie de fuentes 62000P tienen un control inteligente maestro/esclavo, haciendo la conexión en serie o paralelo fácil y rápido. En este modo el maestro toma los valores, los cambia de escala, descarga y envía a las unidades esclavo, lo cual hace que la programación sea fácil y la división de corriente entre las fuentes es automática.
Programación de Secuencias Automáticas
La serie de fuentes programables 62000P permiten hasta 100 secuencias programables por el usuario, con tiempos que van desde 5ms hasta 15000s, control de velocidad de subida, “slew rate”, en voltaje y corriente y salidas TLL de 8 bits para aplicaciones de pruebas automatizadas.
Nuestras fuentes están diseñadas para probar productos en distintas aplicaciones como convertidores CD-CD, pruebas de caída de voltaje en inversores, simulación de arranque de un automóvil, etapa de carga de una batería, pruebas de ciclos de vida en productos electrónicos, etc.
Prueba de arranque suave
Forma de onda con pasos de voltaje
Prueba de caída de voltaje para un conversor D2D
Prueba de picos para un conversor D2D
Prueba de caída en un ciclo para un conversor D2D
Pulsos de carga de una batería
Prueba de Ciclo de vida
Prueba de regulación de línea
Perfil de arranque ISO 16750-2
Comportamiento de reajuste en una caída de voltaje ISO 16750-2
La serie de fuentes de poder 62000P proporciona 8 salidas TLL con control de tiempos. Estas líneas de control pueden ser usadas para Control por identificación de voltaje (VID) de un módulo regulador de voltaje o para controlar otras señales discretas.
4834/5000
Modelo | Descripción |
62006P-30-80 | Fuente de Poder Programable DC 30V/80A/600W |
62006P-100-25 | Fuente de Poder Programable DC 100V/25A/600W |
62006P-300 -8 | Fuente de Poder Programable DC 300V/8A/600W |
62012P-40-120 | Fuente de Poder Programable DC 40V/120A/1200 W |
62012P-80-60 | Fuente de Poder Programable DC 80V/60A/1200W |
62012P-100-50 | Fuente de Poder Programable DC 100V/50A/1200W |
62012P-600 -8 | Fuente de Poder Programable DC 600V/8A/1200W |
62024P-40-120 | Fuente de Poder Programable DC 40V/120A/2400W |
62024P-80-60 | Fuente de Poder Programable DC 80V/60A/24 00W |
62024P-100-50 | Fuente de Poder Programable DC 100V/50A/2400W |
62024P-600-8 | Fuente de Poder Programable DC 600V/8A/2400W |
62050P-100-100 | Fuente de Poder Programable DC 100V/100A/5000W |
Accesorios | |
A620004 | Interfaz GPIB |
A620023 | Interfaz Ethernet (Cumple con estándar LXI) |
A620006 | Kit de montaje para rack [62006P-62024P] |
A620015 | Kit de montaje para rack [62050P] |
10658 | Software SoftPanel |
Ver más sobre nuestro software
& nbsp;
Paneles suaves
ISO 16750 -2 4.5.3 perfil de arranque | ISO 16750-2 4.5.1 caída momentánea de Voltaje de alimentación |
